Переключатель APC Redundant Switch

17/05/1999

Переключатель Redundant Switch поддерживает зеркальную конфигурацию монтируемых в стойки устройств защиты электропитания Smart-UPS. Новые переключатели Redundant Switch компании APC мощностью 1400 ВА и 3000 ВА круглосуточно и ежедневно предоставляют сетевым администраторам поддержку электропитания и обеспечивают возможность корректного выключения серверов, работающих под управлением Windows NT.

Защита сервера с помощью зеркальной конфигурации

Как это достигается? Переключатель Redundant Switch предназначен для использования с двумя одинаковыми моделями ИБП Smart-UPS, что обеспечивает зеркальную защиту вашей нагрузке. Redundant Switch осуществляет плавный переход на дублирующий Smart-UPS в случае, если выходное напряжение используемого ИБП упадет ниже допустимого уровня. Переключение нагрузки на другой Smart-UPS происходит автоматически, при этом продлевается время безотказной работы и сохраняется возможность корректного выключения сервера.

APC разработала данный экономичный метод для продления времени безотказного энергоснабжения защищаемого сетевого оборудования. Важным преимуществом такого решения является возможность подключить разные ИБП к разным участкам электросети, увеличивая надежность системы. Эта отказоустойчивая схема поддерживает мониторинг и сетевую фильтрацию двух различных источников переменного тока мощностью до 3000 ВА.

Установка переключателя

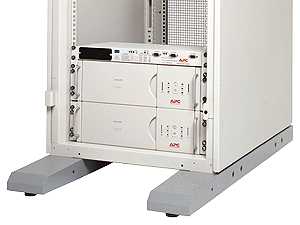

Переключатель Redundant Switch может быть без труда установлен в стандартной 19-дюймовой (482,6 мм) стойке EIA RS-310 (ANSI C83.9), занимая всего 4,45 см (1,75 дюйма) или 1U пространства стойки. Переключатель поставляется с L-образными фиксаторами и необходимыми винтами. Чтобы сэкономить место в стойке, можно прикрепить Redundant Switch к задней стенке.

Поскольку не существует двух одинаковых сетей и поскольку никто не знает вашу сеть лучше, чем вы сами, Redundant Switch был сконструирован для работы с программой PowerChute plus, которая осуществляет системную настройку и управление. Эта программа помогает обеспечить необходимую гибкость и предоставляет нужную вам информацию. PowerChute plus сообщает об указанных событиях, выполняет автоматическое или запрограммированное выключение, выдает предупреждения о необходимости замены батарей, инициирует запланированные автотесты ИБП и т.п. Дополнительную информацию можно найти в списке функций PowerChute plus.

Переключатель Redundant Switch имеет разъем аварийного выключения электропитания Emergency Power Off (EPO), который позволяет выключать устройства Smart-UPS с помощью дистанционного управления EPO. Такая конфигурация обычна для компьютерных залов и лабораторий, в которых в целях безопасности может потребоваться отключить питание нагрузок.

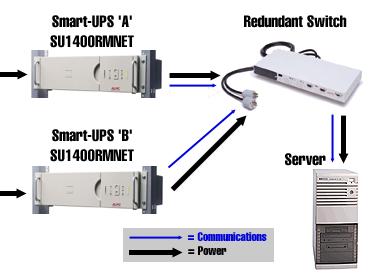

На схеме силовых кабелей и телекоммуникаций показана стандартная конфигурация подключения Redundant Switch. Конфигурационная таблица, приведенная ниже, содержит модели Smart-UPS и соответствующие им модели Redundant Switch.

Модель Redundant SwitchНапряжениеМощность нагрузкиСовместимые модели ИБП Smart-UPS
SU043230 В1400 ВА(2) SU-700, (2) SU-1000, (2) SU-1400
SU044-1230 В3000 ВА(2) SU-700, (2) SU-1000, (2) SU-1400, (2) SU-2200, (2) SU-3000

Характеристики

1. Круглосуточная, ежедневная поддержка электропитания. Переключатель Redundant Switch в сочетании с двумя однотипными ИБП Smart-UPS и программой PowerChute plus обеспечивает надежное энергоснабжение и управление электропитанием для серверов, работающих под Windows NT.

2. Комплект модернизации. Вы можете легко повысить надежность энергоснабжения серверов, защищенных с помощью ИБП Smart-UPS, если приобретете еще один ИБП той же модели и соответствующую модель переключателя Redundant Switch.

3. Простота установки в стойке. Переключатель Redundant Switch и два монтируемых в стойки ИБП Smart-UPS без труда устанавливаются в стойке. Redundant Switch занимает всего 1U (4,45 см) пространства стойки и имеет глубину всего 22,86 см, что позволяет при необходимости помещать его у задней стенки. Для простоты установки все монтируемые в стойки продукты APC поставляются с необходимыми фиксаторами и винтами.

4. Два участка энергоснабжения Smart-UPS. ИБП Smart-UPS можно подключить к двум разным участкам электросети, увеличивая надежность системы. Если одна из линий энергоснабжения выйдет из строя или потребует ремонта, вы сможете с помощью Redundant Switch переключить нагрузку на тот Smart-UPS, который снабжается от другой линии.

5. Аварийное отключение энергоснабжения. Переключатель Redundant Switch может быть подключен к системе аварийного отключения энергоснабжения Emergency Power Off (EPO) с помощью разъема EPO. Если активизирован EPO, то Smart-UPS, подключенный через Redundant Switch, не переходит на питание от батареи.

Технические характеристики

При желании можно загрузить руководство пользователя.

Характеристики Redundant Switch приведены ниже.

ХарактеристикаSU043SU044-1
Входное напряжение230 В пер. тока0 - 325 В пер. тока
Выходное напряжение230 В пер. тока207 - 253 В пер. тока (по умолчанию при использовании с ИБП Smart-UPS)
Ограничения частоты (при постоянном включении)50 или 60 Гц, ±5%-
Время переключения6 мс (среднее)-
Максимальная нагрузка1400 ВА, 6 А3000 ВА, 13 А
Рабочая температураот 0 до +50 °C-
Температура храненияот -15 до +50 °C-
Относительная влажность при работе и храненииот 0 до 95%, без конденсата-
Высота над уровнем моря при работеот 0 до +3000 м-
Высота над уровнем моря при храненииот 0 до +15000 м-
Электромагнитное излучениеIEC 801-2, 801-3, 801-4-
Слышимый шум на расстоянии 1 мменее 45 дБА-
Габариты (высота х ширина х глубина)4,45 x 43,2 x 19 см-
Вес нетто/в упаковке4,5 кг; 6,8 кг-
Стандарты безопасности GSVDE: EN 50091 и 60950-
Электромагнитные помехи 120 В пер. тока.FCC, класс А-
Силовой вход2 IEC320/C142 IEC320/C20
Силовой выход2 IEC320/C131 IEC320/C19 2 IEC320/C13
