Фиксированная беспроводная широкополосная система связи Nateks-Multilink 3

06/12/2004
Nateks-Multilink 3

НТЦ НАТЕКС приступил к производству оборудования широкополосного беспроводного доступа стандарта 802.16 WiMAX. Nateks-Multilink 3 - одна из первых в мире систем перспективного стандарта 802.16.

Nateks-Multilink 3 позволяет операторам и сервис-провайдерам обеспечивать передачу как синхронного, так и IP-трафика на сверх дальние расстояния с высоким качеством связи. Система работает в частотном диапазоне 3,4 - 3,8 ГГц. Это устройство операторского класса для сетей доступа и передачи данных, организованных по схеме "точка-точка" (РТР) и "точка-многоточка" (РМР), с пропускной способностью до 70 Мбит/с.

Достоинства Nateks-Multilink 3

  • Гибкая динамическая настройка качества обслуживания (QoS), задание приоритетов различным видам трафика и одновременная поддержка интерфейсов Ethernet и TDM E1 позволяют осуществлять параллельную передачу данных, голоса и мультимедиа информации по одному каналу связи
  • Оператор может за считанные часы предоставить услуги с пропускной способностью канала, сравнимой со скоростью кабельных систем
  • Соглашение об уровне обслуживания (SLA) строится по индивидуальному плану каждого заказчика, при этом QoS может изменяться динамически в соответствии с его потребностями
  • Высокая эффективность использования радиочастотного спектра увеличивает пропускную способность и снижает удельные затраты на запуск и эксплуатацию
  • Технология передачи OFDM обеспечивает устойчивую связь вне зоны прямой видимости приемопередатчиков
  • Поддержка динамической адаптивной модуляции (QPSK, 16 QAM, 64 QAM)
  • Система коррекции ошибок с предсказанием гарантирует надежность 99,999%

Области применения Nateks-Multilink 3

  • Надежная и более экономичная альтернатива стандартным PDH РРЛ
  • Незаменима в случае топологии беспроводной сети связи типа "точка-многоточка"
  • Специальная область применения - организация длинных пролетов (до 45 км)

Структура сети Nateks-Multilink 3

Типовая сеть включает два вида аппаратно-программных комплексов

  • Базовая станция, содержащая один или несколько контроллеров сектора SC (Sector Controller) и секторных антенн
  • Пользовательские станции SS (Subscriber Station), находящиеся в зоне охвата SC (90° либо 60°)
  • Режим "точка-точка" обеспечивается между базовой и пользовательской станциями с помощью направленных антенн

Сеть Nateks-Multilink 3 поддерживает

  • До 6 контроллеров секторов SC на одну базовую станцию
  • До 16 различных потоков данных на одну пользовательскую станцию SS
  • До 4000 передаваемых потоков данных на один контроллер сектора SC
  • До 250 активных пользовательских станций на один контроллер сектора SC

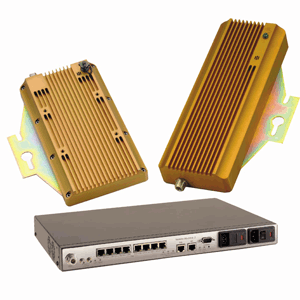

Структура базовой и пользовательской станции

  • Терминальный блок, выполненный в 19" 1U конструктиве
  • Радиочастотный блок во внешнем исполнении

Терминальный и радиочастотный блоки соединены коаксиальным кабелем, по которому осуществляется передача сигнала в коде HDB3 и электропитание радиочастотного блока. Основные интерфейсы - Ethernet 10/100, и до 8 портов Е1. Гибкость конфигурирования и управления обеспечивается наличием отдельных интерфейсов Ethernet 10/100 и RS232 (CLI, Telnet, Web), а также SNMP-системы управления FlexGain View. Все физические разъемы расположены на передней панели терминального блока.

Характеристики Nateks-Multilink 3

Возможности системы Работа вне прямой видимости приемопередающих устройств, схемы применения РТР и РМР
Радиочастотный диапазон 3,400-3,800 ГГц
Шаг настройки синтезатора частоты 250 КГц
Ширина полосы радиоканала 3,5 МГц, 7 МГц и 14 МГц
Динамический диапазон радиотракта 50дБ
Спектральная эффективность 5 бит/с / Гц (радио), 2,7 бит/с / Гц (в сети Ethernet)
Пропускная способность радиоканала до 70 Мбит/с (зависит от ширины полосы радиоканала)
Максимальная мощность передатчика SС +23 дБм, SS +16 дБм
Чувствительность приемника -88 дБм (1Е-09 BER для канала 7 МГц, QPSK 1/2)
Кабель ПЧ Максимальная длина до 300 м, частотное мультиплексирование на ПЧ, дистанционное питание, регулирование (Tx/Rx, АРУ, АРМ)
Сеть 802.Зх Ethernet, 802.1Q VLAN, система приоритетов 802.1р, DHCP транзит
Модуляция Динамическая адаптивная модуляция (двунаправленная) с автоматическим выбором типа: QPSK, 16 QAM, 64 QAM и скорости кодирования
Шифрование DES (данные) и 3DES (передача ключа)
Скорость кодирования 1/2, 2/3 и 3/4
Стандарты
  • "Точка-Многоточка" (РМР) в соответствии с 802.16
  • Коррекция ошибок с автоматическим запросом повтора (ARQ)
Дальность (зависит от местности)
  • Режим "точка-многоточка": 4-6 км вне прямой видимости, до 33 км при прямой видимости
  • Режим "точка-точка": до 45 км при прямой видимости
Дуплексный режим Динамический TDD (time division duplex), HD-FDD
Технология передачи Ортогональное частотное мультиплексирование 256 FFT OFDM (orthogonal frequency division multiplexing)
Интерфейсы 10/100 Ethernet (RJ-45), до 4 Е1 на SS, до 8 E1 на SC (RJ-48c)
Конфигурирование системы Web, CLI, Telnet
Система управления FlexGain View
Питание AC/DC, основной и резервный блоки питания
Антенны
  • Пользовательская антенна: 18 dBi 15° и 24 dBi 8°
  • Антенна контроллера сектора: 14 dBi 90° и 17 dBi 60°
Физическая конфигурация Двухблочная архитектура: терминальный блок (IDU) и выносной приемопередатчик (ODU) с антенной
Климатические условия IDU от 0°С до +55°С, ODU от -40°С до +65°С, ветровая нагрузка на антенны до 220 км/ч
